Remplacer une courroie trapézoïdale sur un moteur, un ventilateur ou un convoyeur soulève une question technique essentielle : faut-il opter pour une courroie crantée ou une courroie lisse ? Le choix ne repose pas sur une préférence générale mais sur deux vérifications précises. La première concerne la compatibilité du profil de la courroie avec les gorges de la poulie existante. La seconde porte sur les conditions d’exploitation de la transmission : diamètre des poulies, vitesse de rotation, charge transmise et flexion attendue. Une courroie compatible et adaptée à l’application garantit le meilleur rendement et limite les arrêts machine dus à un glissement ou une usure prématurée.
Courroie trapézoïdale crantée ou lisse : la règle de décision en un coup d’œil
Réponse directe : Le profil de la courroie doit correspondre aux gorges de la poulie existante. Une fois cette compatibilité vérifiée, le choix entre courroie crantée et lisse dépend des conditions d’exploitation : les courroies crantées s’imposent sur les petites poulies et à vitesse élevée, tandis que les courroies lisses conviennent aux poulies standards et aux charges modérées.
La règle de décision repose sur deux vérifications successives. La première consiste à identifier le profil de la courroie — SPZ, SPA, Z, A, B, XPA ou 3V — et à s’assurer qu’il correspond à la géométrie des gorges de la poulie en place. Un profil inadapté entraîne un mauvais encastrement de la courroie dans la gorge, provoquant glissement, perte de puissance et usure prématurée. Cette vérification s’effectue en relevant la référence gravée sur l’ancienne courroie ou en mesurant directement la largeur et l’angle des gorges de poulie.
Une fois la compatibilité de profil confirmée, les critères de choix entre crantée et lisse portent sur les conditions d’exploitation. Les courroies crantées présentent des entailles transversales sur leur face intérieure, améliorant la flexibilité lors du passage sur des poulies de faible diamètre. Les fabricants comme Optibelt indiquent que cette souplesse renforcée limite l’échauffement à la flexion et maintient la transmission de puissance à régime élevé. À l’inverse, les courroies lisses — également appelées courroies trapézoïdales classiques — conviennent aux applications standards où les poulies présentent un diamètre suffisant et où la vitesse reste modérée.
Pour trouver le modèle adapté à vos poulies, la disponibilité en stock et la rapidité de livraison comptent autant que les caractéristiques techniques. Dymatec propose des références de courroie trapézoïdale Optibelt en stock, avec livraison à partir de 150 € HT, permettant de remplacer rapidement la pièce tout en respectant la compatibilité profil-gorges.
Règles de choix à retenir
- Vérifier la correspondance entre le profil de courroie (SPZ, SPA, Z, A, B, XPA, 3V) et les gorges de poulie existantes.
- Privilégier une courroie crantée sur les petites poulies, les vitesses élevées et les applications exigeant une forte flexion.
- Opter pour une courroie lisse sur les poulies standards et les transmissions à charge modérée.
- Relever la référence exacte avant de commander pour éviter un achat incompatible.
Qu’est-ce qui distingue réellement une courroie crantée d’une courroie lisse ?
Une courroie trapézoïdale lisse, ou courroie trapézoïdale classique, présente une section en forme de trapèze et une surface intérieure lisse. Cette construction permet à la courroie de s’encastrer dans les gorges en V des poulies et de transmettre la puissance par friction entre les flancs inclinés de la courroie et les parois de la gorge. La traction s’effectue grâce à des câbles longitudinaux noyés dans un élastomère, généralement du caoutchouc renforcé de fibres textiles ou synthétiques. Cette conception garantit une bonne tenue à la traction et une résistance à l’usure sur les applications classiques de moteurs, ventilateurs ou compresseurs.
La courroie trapézoïdale crantée conserve la section trapézoïdale mais intègre des entailles transversales — ou dents — sur sa face intérieure. Ces crans améliorent la flexibilité de la courroie lors du passage sur les poulies, réduisant les contraintes de flexion et l’échauffement du caoutchouc. Le manuel technique Optibelt, diffusé par le portail Éduscol du ministère de l’Éducation nationale, distingue la gamme VB (courroies trapézoïdales classiques) de la gamme Super X-Power et Super TX (courroies à flancs nus, crantées moulées). Les fabricants présentent cette construction crantée comme un moyen de limiter la dissipation thermique et de maintenir l’adhérence sur les petites poulies ou à vitesse élevée.
Une confusion fréquente consiste à croire qu’une courroie crantée peut remplacer systématiquement une courroie lisse sur une même poulie. Cette interchangeabilité n’est pas automatique : le profil de la courroie doit correspondre à la géométrie des gorges de poulie. Une courroie de section SPZ ne peut fonctionner correctement sur une poulie prévue pour une section SPA, même si les deux courroies existent en version crantée ou lisse. Le mauvais encastrement dans la gorge entraîne un glissement, une perte de puissance et une usure rapide de la courroie comme de la poulie. La compatibilité profil-gorges constitue donc la première vérification avant tout remplacement.
Dans quels cas privilégier chaque modèle selon vos poulies et votre application ?
Les courroies lisses conviennent aux applications classiques de transmission mécanique : moteurs électriques entraînant des ventilateurs, compresseurs ou pompes, avec des poulies de diamètre standard et une vitesse de rotation modérée. Sur ces équipements, la courroie transmet la puissance par friction entre ses flancs et les parois des gorges de poulie, sans subir de contraintes de flexion excessives. La durée de vie dépend principalement de la tension correcte de la courroie, de l’alignement des poulies et de la qualité de l’environnement (présence de poussières, température, vibrations). Les courroies lisses représentent la solution de référence pour les transmissions industrielles courantes, avec un rapport coût-performance adapté aux besoins standards.

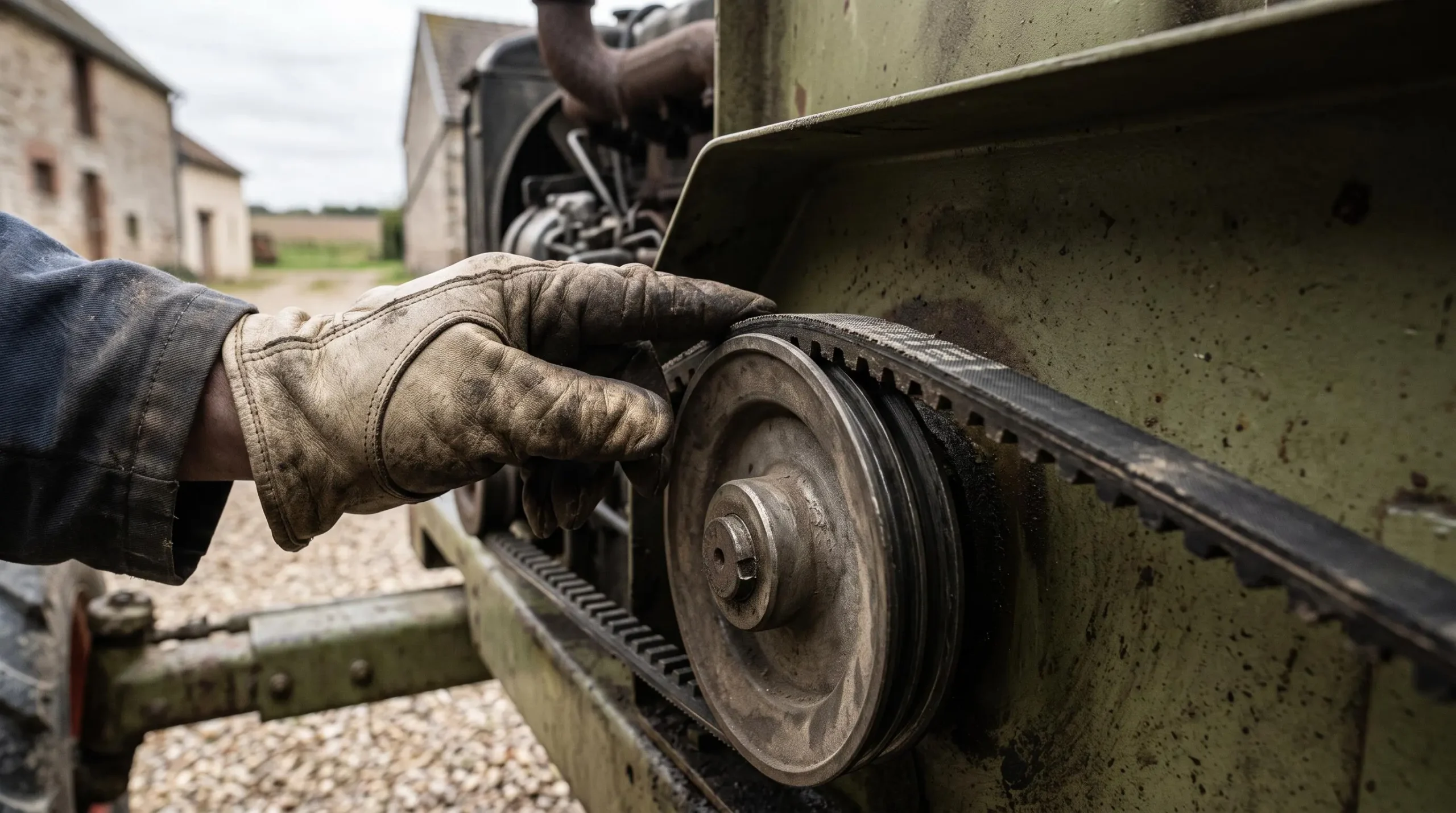

Les courroies crantées s’imposent dès que l’application exige une forte flexibilité. Sur le forum professionnel Usinages.com, un intervenant indique que le crantage pour augmenter la souplesse est choisi en présence de poulies de faible diamètre, notamment avec poulie tendeur. Les petites poulies imposent à la courroie un rayon de courbure serré, provoquant échauffement et fatigue du caoutchouc. Les dents internes réduisent la rigidité de flexion et limitent la dissipation thermique, selon les données communiquées par les fabricants. Les courroies crantées conviennent également aux transmissions fonctionnant à vitesse élevée ou aux applications exigeant un maintien de l’adhérence même sous charge variable, comme certains convoyeurs industriels ou machines agricoles.
Un mauvais choix de modèle entraîne des conséquences opérationnelles mesurables. Une courroie lisse montée sur une très petite poulie subit un échauffement excessif, accélérant le vieillissement du caoutchouc et provoquant fissures ou rupture prématurée. À l’inverse, une courroie crantée montée sur une application ne nécessitant pas cette souplesse peut présenter une durabilité moindre dans certaines conditions d’exploitation. Le même intervenant sur Usinages.com rapporte davantage de ruptures de courroies crantées que de trapézoïdales classiques pour des puissances de l’ordre de 100-125 CV et un couple de 400 Nm dans son expérience terrain. Le choix du modèle doit donc répondre aux contraintes réelles de l’application, sans généralisation.
| Critère | Courroie lisse | Courroie crantée |
|---|---|---|
| Diamètre de poulie | Standard à grand | Petit à standard |
| Vitesse de rotation | Modérée | Modérée à élevée |
| Flexibilité demandée | Normale | Renforcée |
| Type d’application | Moteur, ventilateur, pompe classique | Poulie tendeur, convoyeur, machine agricole |
| Profils disponibles | SPZ, SPA, Z, A, B, C, XPA, 3V | SPZ, SPA, Z, A, B, XPA, 3V |
Choisir et commander la bonne référence : SPZ, SPA, Z, A, B, XPA ou 3V
La référence d’une courroie trapézoïdale indique son profil, c’est-à-dire la section transversale de la courroie et la géométrie correspondante des gorges de poulie. Les profils les plus courants sur les transmissions industrielles en France sont SPZ, SPA, Z, A, B et XPA pour les normes classiques et étroites, ainsi que 3V pour les courroies à section étroite haute performance. Chaque profil correspond à une largeur de référence de gorge de poulie précise, définie par la norme ISO 4184:2025 diffusée par l’AFNOR. Cette norme ISO 4184 profils courroies établit par exemple une largeur de référence de 8,5 mm pour les profils Z et SPZ, 11 mm pour A et SPA, 14 mm pour B et SPB.
Avant de commander une courroie de remplacement, relever la référence gravée sur l’ancienne courroie constitue la méthode la plus fiable. Cette référence indique généralement le profil (par exemple SPZ, XPA ou 3V) suivi de la longueur primitive exprimée en millimètres ou en pouces selon la norme. Si la courroie d’origine n’est plus lisible ou a été retirée, mesurer la largeur et la profondeur des gorges de la poulie permet de retrouver le profil compatible. Un calibre ou un gabarit de profil facilite cette vérification en atelier. Une erreur de profil entraîne un encastrement incorrect de la courroie dans la gorge, provoquant glissement, échauffement et usure rapide.
La disponibilité en stock et le délai de livraison déterminent également la décision d’achat, notamment sous contrainte de continuité de production. Dymatec propose des références Optibelt en stock, avec livraison à partir de 150 € HT, permettant un remplacement rapide sur site. Vérifier la compatibilité du profil et de la longueur avant de passer commande limite les erreurs d’achat et les arrêts machine prolongés. Les fournisseurs spécialisés en transmission mécanique disposent généralement de tableaux de correspondance entre profils classiques et étroites, facilitant le choix du modèle adapté aux poulies existantes.
Questions fréquentes sur les courroies trapézoïdales crantées et lisses
Une courroie trapézoïdale crantée peut-elle remplacer une courroie lisse sur une même poulie ?
Une courroie crantée peut remplacer une courroie lisse uniquement si les deux courroies présentent le même profil (SPZ, SPA, Z, A, B, XPA ou 3V) et correspondent aux gorges de la poulie existante. Le crantage modifie la flexibilité de la courroie mais conserve la section trapézoïdale et l’encastrement dans la gorge. Une courroie de profil différent, même crantée, provoque un mauvais contact avec les parois de la gorge, entraînant glissement et usure prématurée. Vérifier la référence gravée sur l’ancienne courroie garantit la compatibilité.
Pourquoi une courroie trapézoïdale s’use-t-elle prématurément ?
Une usure prématurée de courroie trapézoïdale résulte généralement d’une tension incorrecte, d’un désalignement des poulies, d’un profil incompatible avec les gorges, ou d’une flexion excessive sur des poulies de trop faible diamètre. Une tension insuffisante provoque glissement et échauffement par friction, tandis qu’une tension excessive accélère la fatigue des câbles de traction. Un désalignement entraîne une usure dissymétrique des flancs de la courroie. Une courroie lisse montée sur une très petite poulie subit un échauffement à la flexion, fissures et vieillissement rapide du caoutchouc.
Pourquoi une courroie trapézoïdale grince ou patine sur les poulies ?
Un grincement ou un patinage indique généralement un glissement de la courroie dans les gorges de poulie, souvent causé par une tension insuffisante, une usure des flancs de la courroie, une contamination par de l’huile ou des poussières, ou un profil incompatible. Le glissement génère un bruit caractéristique et une perte de puissance transmise, tout en accélérant l’usure. Vérifier la tension, nettoyer les gorges de poulie et contrôler le profil de la courroie permettent d’identifier la cause. Pour approfondir le diagnostic, consulter les causes de grincement permet de situer le problème.
Quelle est la durée de vie typique d’une courroie trapézoïdale crantée ou lisse ?
La durée de vie d’une courroie trapézoïdale dépend des conditions d’exploitation : charge transmise, vitesse de rotation, diamètre des poulies, température, environnement poussiéreux, tension et alignement. Une courroie correctement dimensionnée, tendue et alignée sur une application standard peut fonctionner plusieurs milliers d’heures. Une courroie soumise à une flexion excessive, une tension incorrecte ou un environnement sévère présente une durée de vie réduite. Inspecter régulièrement l’état des flancs, la présence de fissures et le niveau de tension permet de remplacer la courroie avant rupture.
Comment vérifier la compatibilité entre le profil de courroie et les gorges de poulie ?
Relever la référence gravée sur la courroie existante indique le profil (SPZ, SPA, Z, A, B, XPA, 3V). Si la courroie a été retirée ou est illisible, mesurer la largeur de référence de la gorge de poulie avec un pied à coulisse ou un gabarit de profil permet de retrouver le profil compatible. La norme ISO 4184 définit une largeur de référence précise pour chaque profil : 8,5 mm pour Z et SPZ, 11 mm pour A et SPA, 14 mm pour B et SPB. Une gorge de largeur différente nécessite une courroie de profil adapté, même si le diamètre de poulie semble convenir.
Le choix entre courroie trapézoïdale crantée et lisse repose sur la vérification de la compatibilité du profil avec les gorges de poulie, puis sur l’analyse des conditions d’exploitation : diamètre des poulies, vitesse de rotation, charge transmise et flexion attendue. Une courroie compatible et adaptée à l’application garantit le meilleur rendement, limite les arrêts machine dus à un glissement ou une usure prématurée, et optimise la durée de vie de la transmission. Relever la référence exacte avant de commander, contrôler la tension régulièrement et maintenir un alignement correct des poulies constituent les bonnes pratiques de maintenance pour prolonger la durabilité de la courroie et assurer la continuité de production.
